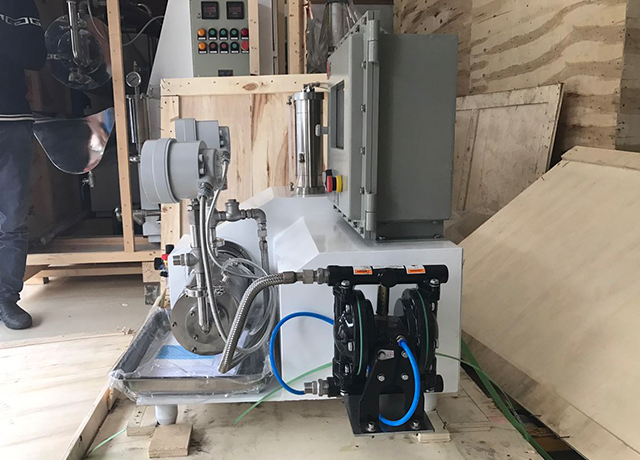

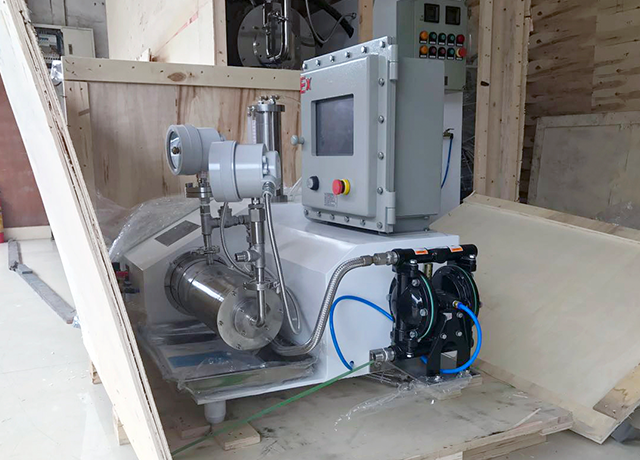

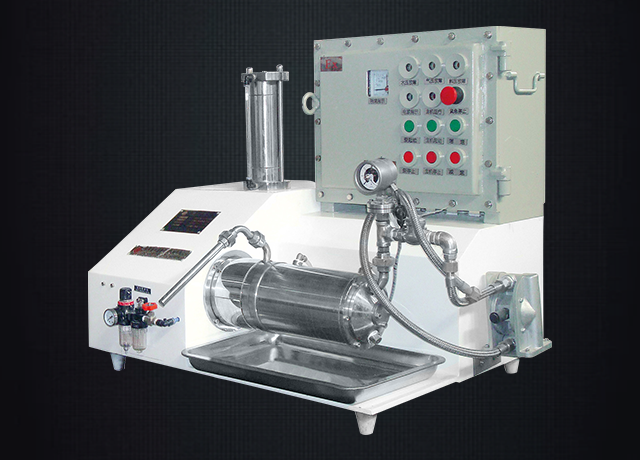

PC-CDS实验砂磨机

2019-08-28 16:10:29

应用范围:适用于高校、科研单位及生产型企业的科研研究、实验室配方研究、小样生产等。 物 料:农药、油漆、油墨、颜料、色浆、染料、纺织喷墨墨水、陶瓷墨水、玻璃墨水...

单机介绍
应用范围:适用于高校、科研单位及生产型企业的科研研究、实验室配方研究、小样生产等。
物       料:农药、油漆、油墨、颜料、色浆、染料、纺织喷墨墨水、陶瓷墨水、玻璃墨水、石墨烯、MLCC、热敏纸涂层材料、荧光增白剂、电子浆料、电池正负极材料、及其他纳米细度需求的产品。
出料粒度:2.02-10μm                                                进料粒度:0.05μm-200nm
PC-CDS实验砂磨机,2L研磨容积。根据不同客户物料需求,转子及研磨筒体可制作成高耐磨合金钢或陶瓷材质。此系列砂磨机应用范围广泛,成品细度可从D90=100nm至D90=20微米,是研究机构、高校研究室理想的实验机型。该系列产品可广泛应用于农药、油漆、油墨、颜料、色浆、染料、纺织喷墨墨水、陶瓷墨水、玻璃墨水、石墨烯、MLCC、热敏纸涂层材料、荧光增白剂、电子浆料、电池正负极材料、及其他纳米细度需求的产品。
性能特点

运行可靠



集装式双端面机械密封,密封效果好,运行可靠,可以根据不同物料选用不同冷却介质,避免了研磨物料受到污染的风险

工业放大



TGM-CDS实验砂磨机的研磨结构及机型设计为工业级TGM-CDS系列的缩小型,其实验研磨结果可放大至TGM-CDS工业生产数据

成品尺寸范围广



本机为纳米级研磨设备,同时也可以满足微米级粒径研磨需求,成品粒径范围在D90=0.1μm-20μm之间



自我保护系统本机设有自我保护系统,当设备没有冷却水经过时,设备无法启动;当进料压力及温度超过所设定值,设备将自动立刻 停机,或延时停机;当机封冷却液位下降或没有冷却液,设备将无法开启,或自动立刻停机以保护机械机械密封;当设备无气压或压力低时,设备会停机或无法开机


工作原理
主电机通过V型皮带带动主轴转子作高速转动,而转子上带动研磨介质高速运动从而产生极大的冲击、磨擦和剪切力使物料得以被充分研磨和混合。该机采用了精密可靠的机械密封,具有高度的可靠性和耐用性,研磨缸完全密闭,避免了空气的混入,防止了气泡的产生和助剂的挥发,大大减轻了环境污染。该机采用动态分离研磨介质和被研磨物料,动静环皆为高精度耐磨合金钢,故研磨介质不会堵嵌在缝隙中,故有着很长的使用寿命。

技术参数




电器驱动部分

额定电压

电机功率

品牌轴承

驱动方式

电机额定转速

主轴转速

线速度

380V-50HZ

3kw隔爆型三相异步电机IP55级

SKF/NSK

皮带轮-恒定速度

0-2000转/分

0-1100转/分

8-16m/s

控制系统部分

控制系统

调速方式

保护装置

380V-50HZ

变频调速

压力感应保护装置:桶内因阻塞等异常压力过高的情况时,主机自动停机;

液位过低保护:如机械密封泄露,造成冷却吊桶内无冷却液,主机自动关机;

温度感应保护:桶内温度过高,主机自动关机。

研磨筒体部分

筒体容积

介质粒径

进料方式

出料方式

2L

0.02-10μm

通过隔膜泵输送

后端动态筛网与动态间隙分离

外观尺寸部分

最高流量(L/h)

重量

颜色

10-15

约100kg

以本厂实际生产颜色为准
