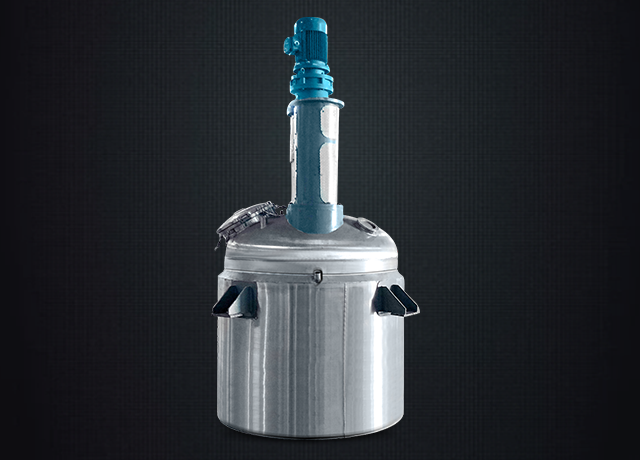

单机介绍
反应釜是综合反应容器，根据反应条件对反应釜结构功能及配置附件的设计。从开始的进料-反应-出料均能够以较高的自动化程度完成预先设定好的反应步骤，对反应过程中的温度、压力、力学控制（搅拌、鼓风等）、反应物/产物浓度等重要参数进行严格的调控。其结构一般由釜体、传动装置、搅拌装置、加热装置、冷却装置、密封装置组成。相应配套的辅助设备：分馏柱、冷凝器、分水器、收集罐、过滤器等。
性能特点
材质：碳钢、SUS304不锈钢、SUS316L不锈钢等
搅拌器型式：锚式、浆式、涡轮式、刮板式、组合式
减速机型式：摆线针减速机、齿轮减速机
密封型式：机械密封、填料密封
加热冷却型式：夹套、半管、盘管等
加热方式：蒸汽加热、电加热、导热油
工艺要求：耐酸碱、耐高温、耐磨损、抗腐蚀等
可根据用户工艺要求进行设计、制造。
搅拌器型式：锚式、浆式、涡轮式、刮板式、组合式
减速机型式：摆线针减速机、齿轮减速机
密封型式：机械密封、填料密封
加热冷却型式：夹套、半管、盘管等
加热方式：蒸汽加热、电加热、导热油
工艺要求：耐酸碱、耐高温、耐磨损、抗腐蚀等
可根据用户工艺要求进行设计、制造。
工作原理
搅拌浆叶在动力机组的驱动下，沿固定方向旋转；在旋转过程中，驱使物料做轴向旋转和径向旋转。搅拌机内的物料，同时存在轴向运动和圆周运动，因而同时存在剪切搅拌和扩散搅拌等几种搅拌形式。能够有效的对物料进行快速的搅拌、混合。加热与冷却的目的提供满足生产工艺条件的相应温度（最高温度300度），满足反应需要；冷却还具有冷到到适宜温度再出料包装的目的。根据反应的工艺需求，有时需要适宜的压力来满足需要，以及相关惰性气体保护等； 冷凝部分（蒸馏柱、立式冷凝器、卧式冷凝器、分水器）可配合真空系统使用的，目的是收集/回流因加热而挥发的部分溶剂产品。加热系统可以采用水温机、油温机、锅炉等。冷却系统采用水、蓄水池、冷却塔、冷却机组等来实现。
技术参数
|
型号 |
公称容量(L) |
实际容量(L) |
电热功率(KW) |
夹套容量(L) |
内锅尺寸(MM) |
外锅尺寸(MM) |
减速机型号 | 电机功率(kw) | 搅拌速度(N/MIN) |
|
TGM-FYF |
50 |
61 |
3*2 |
95 |
400 |
600 |
M3 | 1450/0.6 | 60-80 |
