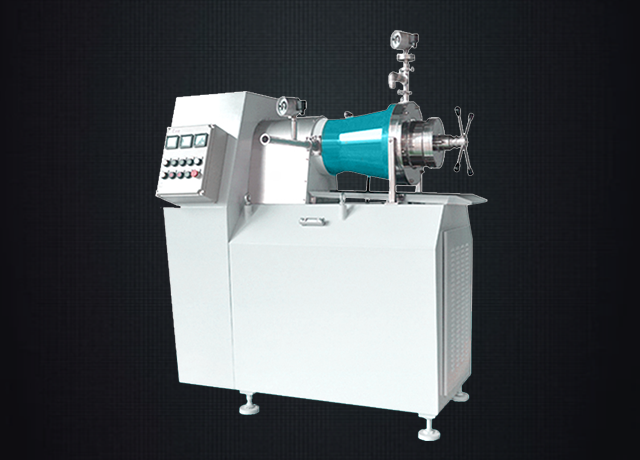

单机介绍
应用范围：主要是为高黏度材料（胶印油墨）的预分散与精细分散而设计的。
物 料：油漆、油墨、色浆、颜料、电子材料、染料等精细科技领域。
出料粒度：D90<15μm(15μm) 进料粒度：D90<200μm(100μm)
珠磨机主要是为了高粘度材料（胶印油墨）的预分散与精细分散而设计的，它可单机使用，可与三辊研磨机连接配套使用，也可与全自动生产线联接使用，该机型是生产胶印油墨及高粘度材料的理想设备。性能特点
机封性能稳定机封是一个独立系统，避免设备抖动和主轴受到扭矩发生变化时对机封产生影响；机封选用固定外流式，基准设计在机封内部，避免了传统浮动式性能不稳定、内流式物料容易污染冷却液等造成机封性能不稳定。 |
全新的研磨结构全进口德国产机械密封和唇密封，彻底解决了磨腔在高粘度工作状态下物料易泄露的顽症。磁通量达8000高斯的磁性过滤器，彻底清除被磨浆所含的金属杂质。保证了产品的纯度和下道工序的设备安全。可变容积的活塞式磨腔，改变能量密度和筒体压力，以达到最佳分散效果。 |
先进的冷却装置通过下述几个方面更好的控制温度，筒体导流通道经过精密计算，冷却无死角、冷却充分；皮带轮选用高传导率材质，温度不会传导给物料；压力平衡罐、端盖等多重冷却。 |
高效研磨根据不同物料、不同机型、不同应用，设计研发不同形状的研磨结构，以达到不同物料、不同行业的高效研磨。 |
工作原理
主电机通过V型皮带带动主轴转子作高速转动，而转子上带动研磨介质高速运动从而产生极大的冲击、磨擦和剪切力使物料得以被充分研磨和混合。该机采用了精密可靠的机械密封，具有高度的可靠性和耐用性，研磨缸完全密闭，避免了空气的混入，防止了气泡的产生和助剂的挥发，大大减轻了环境污染。该机采用动态分离研磨介质和被研磨物料，动静环皆为高精度耐磨合金钢，故研磨介质不会堵嵌在缝隙中，故有着很长的使用寿命。
技术参数
技术参数
|
电器驱动部分 |
||||||||||||
|
额定电压 |
电机功率 |
品牌轴承 |
驱动方式 |
电机额定转速 |
主轴转速 |
线速度 |
||||||
|
380V-50HZ |
55kw隔爆型三相异步电机IP55级 |
SKF/NSK |
皮带轮-恒定速度 |
0-1450转/分 |
0-1100转/分 |
8-16m/s |
||||||
|
控制系统部分 |
||||||||||||
|
控制系统 |
调速方式 |
保护装置 |
||||||||||
|
380V-50HZ |
变频调速 |
压力感应保护装置：桶内因阻塞等异常压力过高的情况时，主机自动停机；
液位过低保护：如机械密封泄露，造成冷却吊桶内无冷却液，主机自动关机；
温度感应保护：桶内温度过高，主机自动关机。 |
||||||||||
|
研磨筒体部分 |
||||||||||||
|
筒体容积 |
介质粒径 |
进料方式 |
出料方式 |
|||||||||
|
25L |
1.8-2.0mm |
通过齿轮泵输送 |
动态间隙分离 |
|||||||||
|
外观尺寸部分 |
||||||||||||
|
量产范围(kg/h) |
重量 |
颜色 |
||||||||||
|
100-180 |
约1500kg |
以本厂实际生产颜色为准 |
||||||||||
