单机介绍
应用范围：适用于中低黏度、流动性较好的微米级和纳米级粒径需求的物料的工业级生产。
物 料：电池正负极材料、钛白粉、农用化工、油墨、色浆、颜料、染料等。
出料粒度：D90<200nm(0.1μm)进料粒度：D90＞200nm(0.1μm)

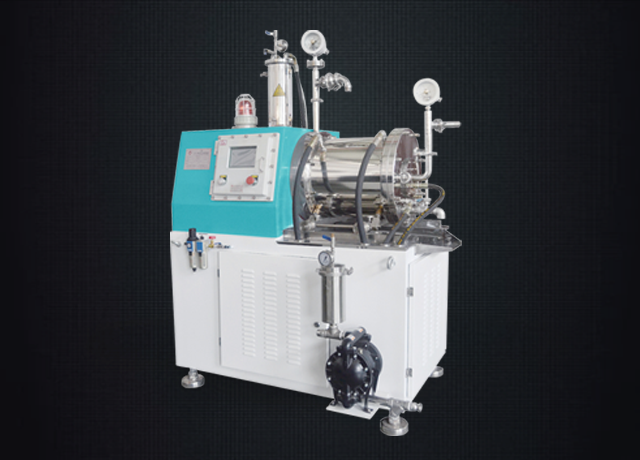

PC-CDP纳米砂磨机广泛应用于水性、低粘度物料的工业级生产。本系列机型采用离心筛网式出料结构，设备单位时间内流量更大，成品产量更高，在工业生产中可实现单机循环研磨，单机倒缸研磨，双机串联研磨等不同研磨工艺。优化过的盘式结构及出料结构使得成品研磨细度更好，粒度分布更加均匀，可达到纳米级别。性能特点
德国密封技术 性能稳定机封是一个独立密封系统，避免设备抖动和主轴受到扭矩发生变化时对机封产生影响；机封选用固定外流式，基准设计在机封内部，避免了传统浮动式性能不稳定、内流式物料容易污染冷却液等造成机封性能不稳定 |
人性化操作与用心设计驱动系统采用通广机械独特专有调节方式，保养和检修非常方便；管路采用快接连接方式，方便拆卸；进料口配有过滤装置，避免物料中含有杂质造成输送泵堵塞等 |
高效的冷却系统通过下述几个方面更好的控制温度，筒体导流通道经过精密计算，冷却无死角、冷却充分；皮带轮选用高传导率材质，温度不会传导给物料；压力平衡罐、端盖等多重冷却。 |
高效率研磨根据不同物料、不同机型、不同应用，设计研发不同形状棒销及棒块结构，以达到不同物料、不同行业的高效研磨。 |
工作原理
主电机V型皮带带动主轴转子作高速转动，而转子上带动研磨介质高速运动从而产生极大的冲击、磨擦和剪切力使物料得以被充分研磨和混合。密封部分采用了精密可靠的德国进口机械密封，具有高度的可靠性和耐用性，研磨筒体内完全密闭，避免了空气的混入，防止了气泡的产生和助剂的挥发，大大减轻了环境污染。出料部分采用外置式静态筛网分离研磨介质和被研磨物料，筛网皆为国外进口高精度耐磨筛网，故研磨介质不会堵嵌在缝隙中，达到较长的使用寿命。
技术参数
技术参数
|
电器驱动部分 |
||||||||||||
|
额定电压 |
电机功率 |
品牌轴承 |
驱动方式 |
电机额定转速 |
主轴转速 |
线速度 |
||||||
|
380V-50HZ |
45kw隔爆型三相异步电机IP55级 |
SKF/NSK |
皮带轮-恒定速度 |
0-1450转/分 |
0-1100转/分 |
8-16m/s |
||||||
|
控制系统部分 |
||||||||||||
|
控制系统 |
调速方式 |
保护装置 |
||||||||||
|
380V-50HZ |
变频调速 |
压力感应保护装置：桶内因阻塞等异常压力过高的情况时，主机自动停机；
液位过低保护：如机械密封泄露，造成冷却吊桶内无冷却液，主机自动关机；
温度感应保护：桶内温度过高，主机自动关机。 |
||||||||||
|
研磨筒体部分 |
||||||||||||
|
筒体容积 |
介质粒径 |
进料方式 |
出料方式 |
|||||||||
|
30L |
0.2-2.0mm |
通过隔膜泵输送 |
后端动态筛网与动态间隙分离 |
|||||||||
|
外观尺寸部分 |
||||||||||||
|
量产范围(kg/h) |
重量 |
颜色 |
||||||||||
|
500-1500 |
约1500kg |
以本厂实际生产颜色为准 |
||||||||||
