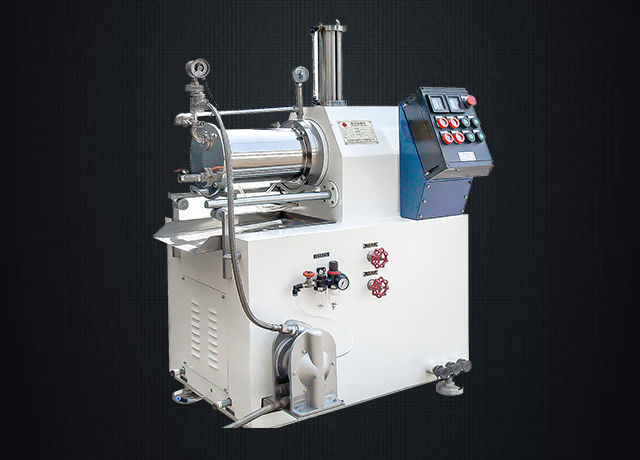

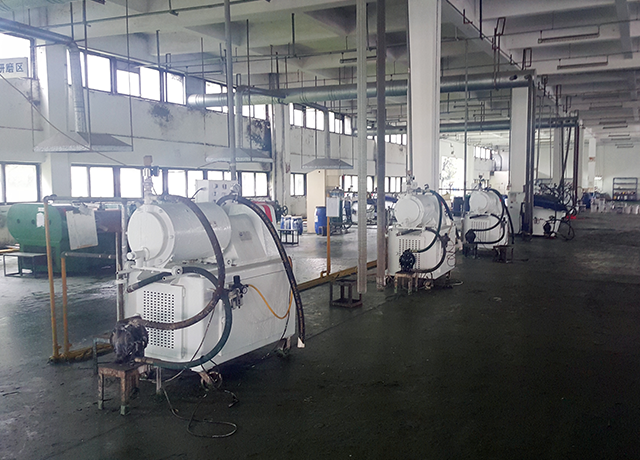

PC-SW盘式砂磨机

2019-08-29 14:26:58

PC-SW盘式砂磨机广泛应用于水性、低粘度物料的工业级生产。本系列机型采用离心筛网式出料结构,设备单位时间内流量更大,成品产量更高,在工业生产中可实现单机循环研磨,单机倒...

单机介绍
应用范围:TGM-SW盘式砂磨机广泛应用于水性、低粘度物料的工业级生产。
物       料:分散染料、还原染料、水性色浆、有机颜料、农药等其他中低黏度物料。
出料粒度:D90<1μm                                    进料粒度:D90>200um(0.1μm)
PC-SW盘式砂磨机广泛应用于水性、低粘度物料的工业级生产。本系列机型采用离心筛网式出料结构,设备单位时间内流量更大,成品产量更高,在工业生产中可实现单机循环研磨,单机倒缸研磨,双机串联研磨等不同研磨工艺。优化过的盘式结构及出料结构使得成品研磨细度更好,粒度分布更加均匀,可达到D90<1μm。


性能特点

机封性能稳定

机封是一个独立系统,避免设备抖动和主轴受到扭矩发生变化时对机封产生影响;机封选用固定外流式,基准设计在机封内部,避免了传统浮动式性能不稳定、内流式物料容易污染冷却液等造成机封性能不稳定。

人性化操作与贴心设计

驱动系统采用通广机械专有调节方式,保养和检修非常方便;管路快接连接方式,方便拆卸;配有防冻装置,为北方冬季低温地区的设备使用提供保障;进料口配有过滤装置,避免物料中含有杂质造成输送泵堵塞等。

高效的冷却系统

通过下述几个方面更好的控制温度,筒体导流通道经过精密计算,冷却无死角、冷却充分;皮带轮选用高传导率材质,温度不会传导给物料;压力平衡罐、端盖等多重冷却。




高效研磨

本机采用特殊研磨盘结构,按一定顺序排列,克服了传统研磨机研磨介质分布不均、低转速拨不动研磨介质的缺点,使研磨介质能够得到最大的能量传递,研磨效率高,无死角。


工作原理
主电机V型皮带带动主轴转子作高速转动,而转子上带动研磨介质高速运动从而产生极大的冲击、磨擦和剪切力使物料得以被充分研磨和混合。密封部分采用了精密可靠的德国进口机械密封,具有高度的可靠性和耐用性,研磨筒体内完全密闭,避免了空气的混入,防止了气泡的产生和助剂的挥发,大大减轻了环境污染。出料部分采用外置式静态筛网分离研磨介质和被研磨物料,筛网皆为国外进口高精度耐磨筛网,故研磨介质不会堵嵌在缝隙中,达到较长的使用寿命。
技术参数


电器驱动部分

额定电压

电机功率

品牌轴承

驱动方式

电机额定转速

主轴转速

线速度

380V-50HZ

5.5kw隔爆型三相异步电机IP55级

SKF/NSK

皮带轮-恒定速度

0-1450转/分

0-1100转/分

8-16m/s

控制系统部分

控制系统

调速方式

保护装置

380V-50HZ

变频调速

压力感应保护装置:桶内因阻塞等异常压力过高的情况时,主机自动停机;

液位过低保护:如机械密封泄露,造成冷却吊桶内无冷却液,主机自动关机;

温度感应保护:桶内温度过高,主机自动关机。

研磨筒体部分

筒体容积

介质粒径

进料方式

出料方式

5L

0.2-2.0mm

通过隔膜泵输送

动态间隙分离

外观尺寸部分

量产范围(L/h)

重量

颜色

20-100

约1100kg

以本厂实际生产颜色为准
