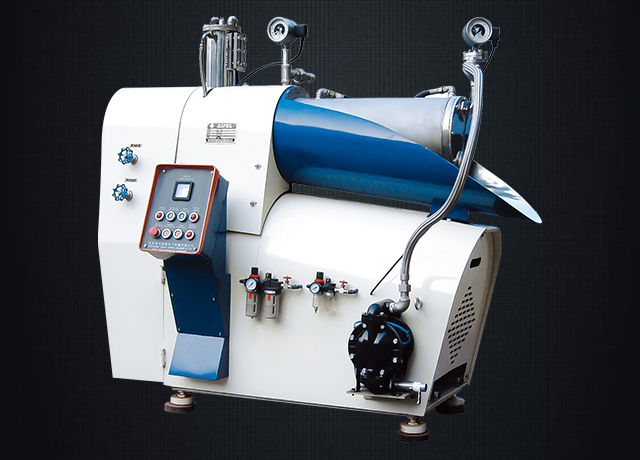

单机介绍
应用范围：适用于中低黏度、流动性较好的微米级粒径需求的物料生产。
物 料：油漆、油墨、色浆、颜料、电子材料、染料等精细科技领域。
出料粒度：D90<1μm(0.5μm)进料粒度：D90<100μm(100μm)
本机采用双端面机械密封，具有可靠性和耐用性，并配有与研磨物料相容性的冷却液，减少对研磨物料的污染，通过强力的研磨短时间内达到要求的细度。操作使用简单，可靠性好，生产效率高，能满足用户的需求。
机封性能稳定机封是一个独立系统，避免设备抖动和主轴受到扭矩发生变化时对机封产生影响；机封选用固定外流式，基准设计在机封内部，避免了传统浮动式性能不稳定、内流式物料容易污染冷却液等造成机封性能不稳定 |
快速简单的操作
该机型操作简单、极易掌握，所有的维修工作都可以快速而容易地完成。研磨介质非常方便地从上面的填孔加入；不用卸料和研磨介质，就可以从封闭的研磨机中取出保护筛网；在产品更换中只需要极少的清洁液。
|
优良的冷却性能
直筒型腔体内研磨珠随反射角的改变,加强了研磨珠的往返运动，使研磨细度更均匀。采用定子、转子及前端板冷却,更高的扩大冷却面积,适合物料温度敏感的产品。
|
高效的研磨性能根据不同物料、不同机型、不同应用，设计研发不同形状的研磨结构，以达到不同物料、不同行业的高效研磨。 |
工作原理
输送泵将经过预稀释搅拌后的液固混合原料泵入筒体内，主轴带动分散涡轮作高速旋转，并搅动筒体内的研磨介质（玻璃球、瓷球、氧化锆珠、氧化铝珠等），使之产生旋流和径轴向运动，从而对产品进行强行的研磨分散，使产品达到规定的细度，同时由电接点压力表和电接点温度表对其工作压力和工作温度实行自动控制，保证整机的安全运转。其间产品和研磨介质由动态出料间隙分离。
技术参数
技术参数
|
电器驱动部分 |
||||||||||||
|
额定电压 |
电机功率 |
品牌轴承 |
驱动方式 |
电机额定转速 |
主轴转速 |
线速度 |
||||||
|
380V-50HZ |
22kw隔爆型三相异步电机IP55级 |
SKF/NSK |
皮带轮-恒定速度 |
0-1450转/分 |
0-1100转/分 |
8-12m/s |
||||||
|
控制系统部分 |
||||||||||||
|
控制系统 |
调速方式 |
保护装置 |
||||||||||
|
380V-50HZ |
变频调速 |
压力感应保护装置：桶内因阻塞等异常压力过高的情况时，主机自动停机；
液位过低保护：如机械密封泄露，造成冷却吊桶内无冷却液，主机自动关机；
温度感应保护：桶内温度过高，主机自动关机。 |
||||||||||
|
研磨筒体部分 |
||||||||||||
|
筒体容积 |
介质粒径 |
进料方式 |
出料方式 |
|||||||||
|
30L |
0.8-2.0mm |
通过隔膜泵输送 |
动态间隙分离 |
|||||||||
|
外观尺寸部分 |
||||||||||||
|
量产范围(kg/h) |
重量 |
颜色 |
||||||||||
|
400-600 |
约1300kg |
以本厂实际生产颜色为准 |
||||||||||
