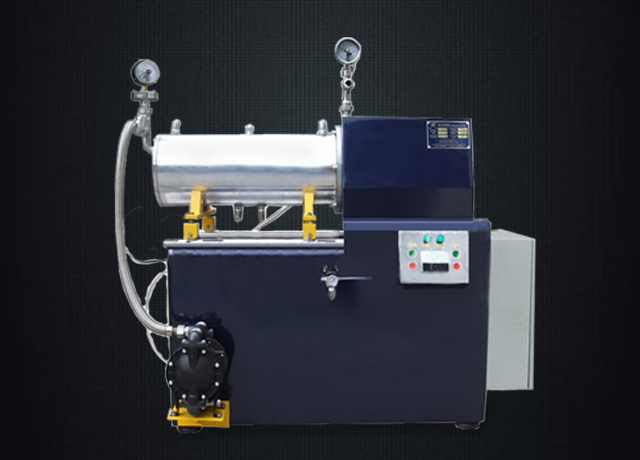

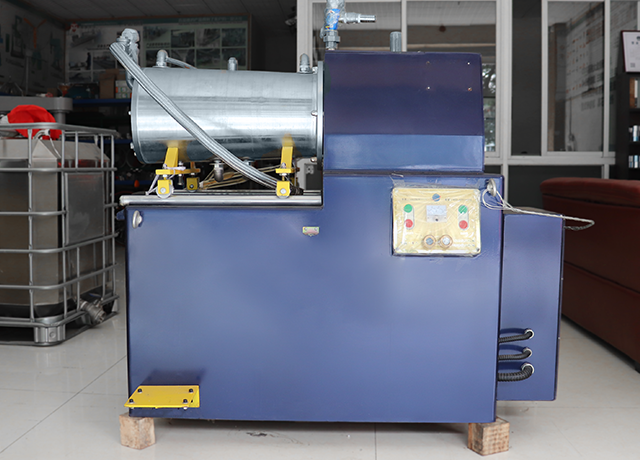

单机介绍
应用范围：广泛应用于油漆、涂料、色浆、油墨、染料、颜料等微米级研磨。
物 料：农药悬浮剂、油漆、油墨、色浆、汽车面漆、汽车底漆、涂料等。
出料粒度：D90<5μm进料粒度：D90<130μm

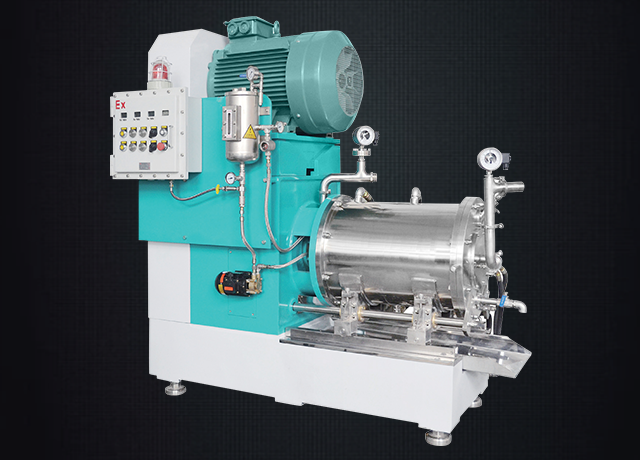

色浆砂磨机采用双端面机械密封，具有可靠性和耐用性，并配有与研磨物料相容性的冷却液，减少对研磨物料的污染。适用于涂料、油漆、油墨、农药等行业的物料研磨，能将物料颗粒的聚体化，通过强力的研磨短时间内达到要求的细度。操作使用简单，可靠性好，生产效率高，能满足用户的需要。
机封性能稳定机封是一个独立系统，避免设备抖动和主轴受到扭矩发生变化时对机封产生影响；机封选用固定外流式，基准设计在机封内部，避免了传统浮动式性能不稳定、内流式物料容易污染冷却液等造成机封性能不稳定 |
快速简单的操作该机型操作简单、极易掌握，所有的维修工作都可以快速而容易地完成。研磨介质非常方便地从上面的填孔加入；不用卸料和研磨介质，就可以从封闭的研磨机中取出保护筛网；在产品更换中只需要极少的清洁液。 |
优良的冷却系统直筒型腔体内研磨珠随反射角的改变,加强了研磨珠的往返运动，使研磨细度更均匀。采用定子、转子及前端板冷却,更高的扩大冷却面积,适合物料温度敏感的产品。 |
高效的研磨性能根据不同物料、不同机型、不同应用，设计研发不同形状的研磨结构，以达到不同物料、不同行业的高效研磨 |
工作原理
主电机通过V型皮带带动主轴转子作高速转动，而转子上带动研磨介质高速运动从而产生极大的冲击、磨擦和剪切力使物料得以被充分研磨和混合。该机采用了精密可靠的机械密封，具有高度的可靠性和耐用性，研磨缸完全密闭，避免了空气的混入，防止了气泡的产生和助剂的挥发，大大减轻了环境污染。该机采用动态分离研磨介质和被研磨物料，动静环皆为高精度耐磨合金钢，故研磨介质不会堵嵌在缝隙中，故有着很长的使用寿命。
技术参数
|
详细参数 |
|
|
电器驱动部分 |
|
|
额定电压 |
380V-50HZ |
|
电机功率 |
22kw隔爆型三相异步电机IP55级 |
|
品牌轴承 |
SKF/NSK |
|
驱动方式 |
皮带轮-恒定速度 |
|
电机额定转速 |
0-1450转/分 |
|
主轴转速 |
0-950转/分 |
|
线速度 |
8-13m/s |
|
控制系统部分 |
|
|
控制系统 |
按键/触屏 |
|
电箱类型 |
防爆/普通 |
|
保护装置 |
压力感应保护装置
桶内因阻塞等异常压力过高的情况时，主机自动停机；
液位过低保护
如机械密封泄露，造成冷却吊桶内无冷却液，主机自动关机；
温度感应保护
桶内温度过高，主机自动关机。 |
|
研磨筒体部分 |
|
|
筒体容积 |
30L |
|
密封型式 |
集装式双端面机械密封 |
|
介质粒径 |
1.2-1.4mm |
|
进料方式 |
通过隔膜泵输送 |
|
出料方式 |
后端动态筛网与动态间隙分离 |
|
外观尺寸部分 |
|
|
外形尺寸 |
长*1450*宽1000*高1200mm |
|
重量 |
约1500kg |
|
颜色 |
以本厂实际生产颜色为准 |
